Belegung Tempomat-Steuergerät umpinnen
Um das Tempomat-Steuergerät bis 09/1991 aus dem Steuergerätekasten an der Verkabelung ab 09/91 hinter der der Box im Fahrerfußraum betreiben zu können muß die Belegung gemäß unten genannter Aufstellung angepasst bzw. umgepinnt werden
|
|
|

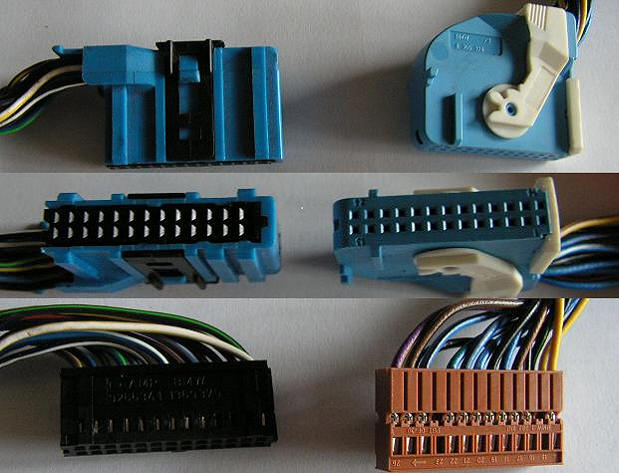

Stecker alte Version Gehäuse: 1 369 953 Innenteil: 1 369 379 Pin: 1 369 447
|
Stecker neue Version Gehäuse: 8 365 378 Innenteil: 1 383 810 Deckel: 1 383 740 Pin: 8 369 700
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Hinweis: Es ist zu beachten das die Pins (alt und neu) zu den Gehäusen untereinander nicht kompatibel sind und daher getauscht werden müssen

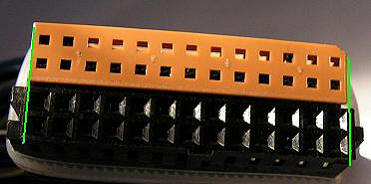

Es können auch nur die Innenteile der Stecker verbaut werden. Hierzu muß an dem schwarzen Stecker der alten Version jedoch an den Seiten (gem. Bild) die „Kodierung“ begradigt werden. Die Stecker sind dann jedoch nicht mehr verpolungssicher aufgebaut

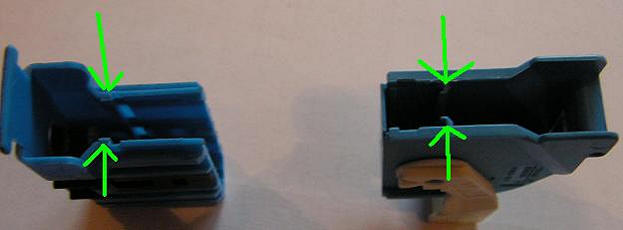

Zusätzlich können in den Steckergehäusen auch noch die „Kodierungen“ entfernt werden um die Innenteile dort unterzubringen – eine 100% Lösung ist jedoch nur durch einen kompletten Steckerumbau möglich
|
|
 |
