Motorraumleuchte (LED-Variante)

Einleitung, Bauanleitung, Beschreibung



Teile-Liste:

Stück Bezeichnung

BMW Teile Nummer

1 Kennzeichenleuchte 63 26 7 193 293
1 Steckergehäuse 61 13 6 925 634
1 Steckkontakt 61 13 1 393 726
1 Schalter 61 31 1 379 572



Vorarbeiten (Motorraum)

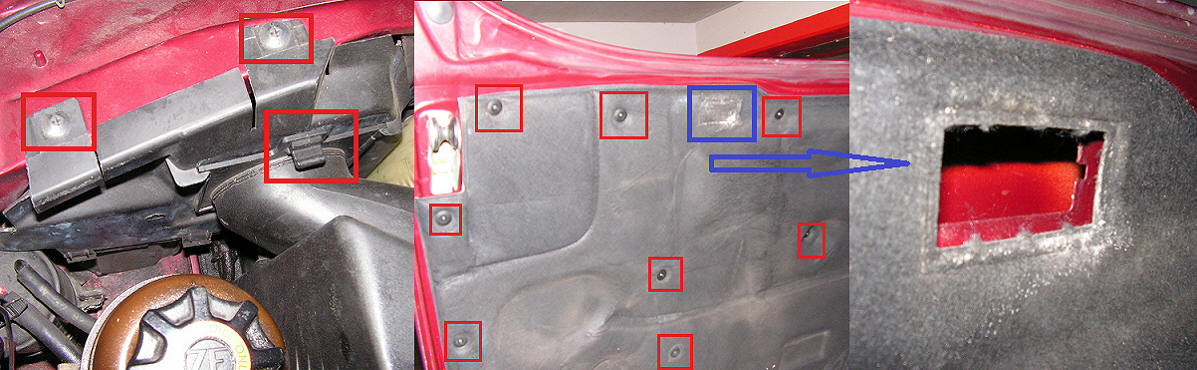

Die beiden Schrauben der Scheinwerferverkleidung, Verkleidung sowie Sicherung und Schlauch der Lichtmaschinenbelüftung entfernen

Verschraubungen der Motorhaubendämmmatte entfernen

Vorgestanzten Bereich mit LED-Leuchte abgleichen ggf. bei Größenunterschied etwas kleiner ausschneiden und vorsichtig aus der Matte entfernen

Dämmmatte zu Seite drücken und fixieren

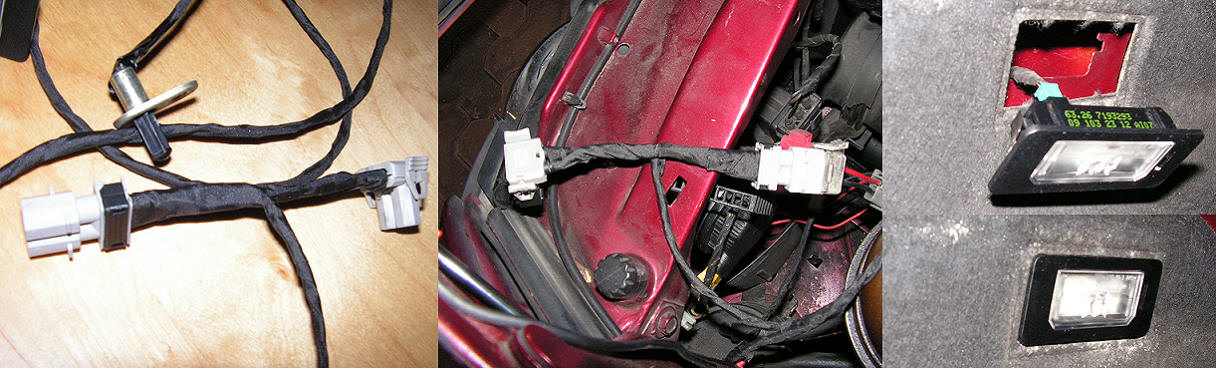

Zusatzkabelbaum verlegen

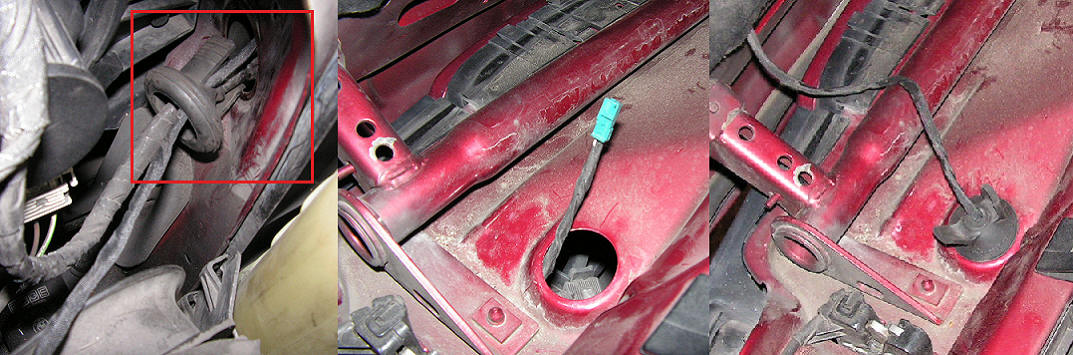

Den Zusatzkabelbaum incl. Haubenkontaktanschluß durch den seitlichen Gummistopfen, weiter durch das vorhandene Loch im Schlossträger und den beiliegenden Stopfen ziehen

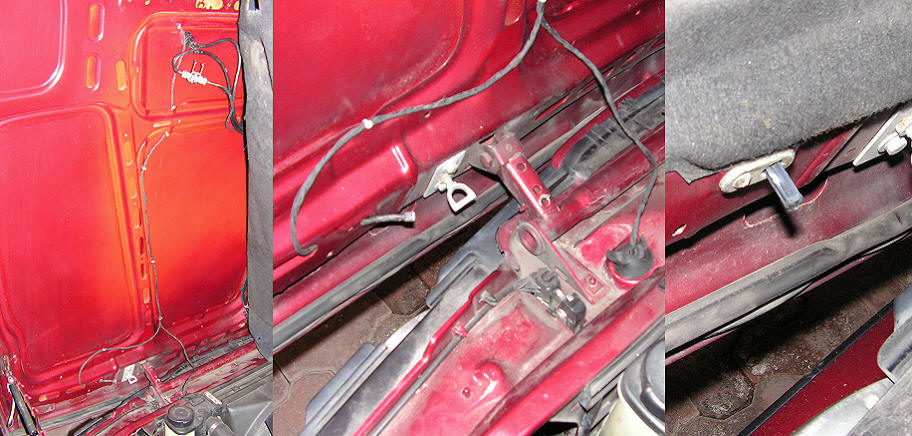

Den Kabelbaum unter Verwendung der beiliegenden Kabelbinder entlang der Verstrebungen der Motorhaube zur Aussparung der Motorraumleuchte und im unteren Bereich zur Befestigungsmöglichkeit des Kontaktschalter legen.


Haubenkontaktschalter mit dem Kabelbaum verbinden und an der Haube verschrauben

Adapterkabel auf der einen Seite mit dem Stecker des Standlichts und auf der anderen mit dem Standlicht verbinden.



Dämmmatte zurückschlagen, verschrauben, LED-Leuchte anschließen und in die vorhandene Aussparung einsetzen (abgeschrägte Ecken der LED-Leuchte nach unten).

Standlicht einschalten und Funktionstest durchführen

Verkleidungen in umgekehrter Reihenfolge wieder anbauen

Der Umbau geschieht auf eigene Gefahr und es wird keinerlei Haftung für Funktionsfähigkeit und eventuell entstehende Schäden an Personen oder Fahrzeug übernommen.
