EC-Spiegel an 3 poligen Stecker nachrüsten

Einführung

Teile-Liste:

Vorarbeiten (Innenraum)

Die obere Verkleidung links neben dem Lenkrad ausbauen – Die Schraube die durch die Türdichtung verdeckt wird und beiden Schrauben der Pedalabdeckung nicht vergessen.

Türdichtung im Bereich der A-Säule (Fahrerseite) sowie die Verkleidung der A-Säule durch ziehen entfernen. Schiebedach-Version: Abdeckung Schiebedachmotor entfernen und Schiebedachschalter abstecken. Innenleuchte im Dachhimmel ausbauen, abstecken und entfernen - Bei Bedarf Schminkspiegel Fahrerseite ausbauen.

Schaltplus / Rückfahrsignal verlegen

Die beiden Kabel unter dem Dachhimmel vom Innenspiegel an der A-Säule (wenn vorhanden entlang des Kabelbaumes bei eSD) bis zu den Steckverbindungen X15 / X251 verlegen und per Kabelbinder sichern

Anschluss an den Hauptkabelbaum

Bitte Schaltpläne und Kabelfarben beachten da eine unterschiedliche Verkabelung der Stecker je nach Baujahr möglich ist

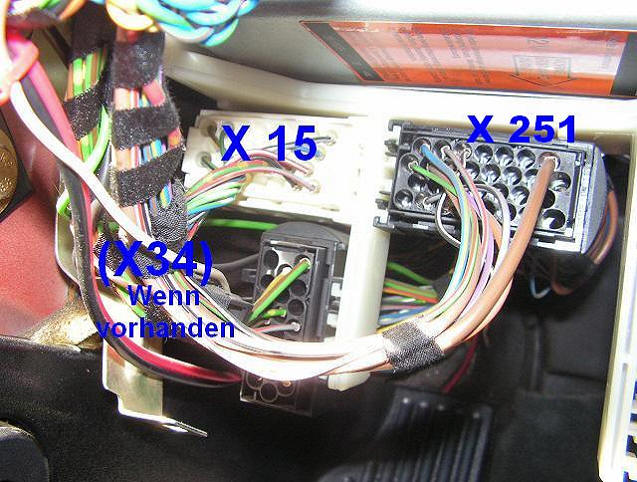

Den Zusatzkabelbaum mit dem Hauptkabelbaum gemäß Belegung verbinden

Schaltplus : X15 Pin 1 [gn/rt]

Rückfahrsignal: X251 Pin 30 [bl/ge]

!!!! Die Nummerierung ist auf der Steckerseite und auf der Kabelsicherung aufgedruckt !!!!

Test und Abschlussarbeiten

Elektrochrom Innenspiegel einbauen und anschließen. Alle Steckverbindungen vor Inbetriebnahme nochmals prüfen. Batterie wieder anschließen. Zündanlassschalter auf Stellung II, den Sensor auf der Vorderseite abdecken, mit einer Taschenlampe auf den Sensor des Innenspiegels (Spiegelglas) leuchten und prüfen ob der Innenspiegel abdunkelt. Während der Innenspiegel noch abgedunkelt ist den Rückwärtsgang einlegen – der Spiegel sollte nun wieder klar werden.

Verkleidungen in umgekehrter Reihenfolge wieder anbauen

Der Umbau geschieht auf eigene Gefahr und es wird keinerlei Haftung für Funktionsfähigkeit und eventuell entstehende Schäden an Personen oder Fahrzeug übernommen.
