EC-Spiegel nachrüsten
Einführung
Ich bevorzuge bei einer Nachrüstung den IR/EC-Spiegel da die EC-Funktion durch den Knubbel auch abgeschaltet werden kann
Teile-Liste:
| Stück | Bezeichnung |
BMW Teile Nummer |
| 1 | Steckergehäuse | 1 962 113 |
| 1 | Deckel | 1 383 816 |
| 1 | Innenteil | 1 383 370 |
| 3 | Steckkontakt | 8 369 700 |
| 1 | Ringöse M6 | |
| 1 | Gummitülle | |
| 2 | Kabel 0,75 mm² (blau/gelb und violett/weiss) Länge 1,75m | |
| 1 | Kabel 0,75 mm² (braun) Länge 1,95m |
| Pin 1 | Rückfahrsignal | blau / gelb | |
| Pin 3 | Schaltplus | violett / weiss | |
| Pin 10 | Masse | braun |
Vorarbeiten (Innenraum)
Die obere Verkleidung links neben dem Lenkrad ausbauen – Die Schraube die durch die Türdichtung verdeckt wird und beiden Schrauben der Pedalabdeckung nicht vergessen.
Türdichtung im Bereich der A-Säule (Fahrerseite) sowie die Verkleidung der A-Säule durch ziehen entfernen. Schiebedach-Version: Abdeckung Schiebedachmotor entfernen und Schiebedachschalter abstecken. Innenleuchte im Dachhimmel ausbauen, abstecken und entfernen - Bei Bedarf Schminkspiegel Fahrerseite ausbauen. Im Bereich der Innenspiegelbefestigung ein kleines Loch – passend zum Kabel / Gummitülle – per Cutter in die Erhebung (Innenleuchte) des Dachhimmels schneiden
Zusatzkabelbaum verlegen
Den Zusatzkabelbaum unter dem Dachhimmel vom Innenspiegel an der A-Säule (wenn vorhanden entlang des Kabelbaumes bei eSD) bis zu den Steckverbindungen X15 / X251 verlegen und per Kabelbinder sichern
Anschluss an den Hauptkabelbaum
Bitte Schaltpläne und Kabelfarben beachten da eine unterschiedliche Verkabelung der Stecker je nach Baujahr möglich ist
Den Zusatzkabelbaum mit dem Hauptkabelbaum gemäß Belegung verbinden

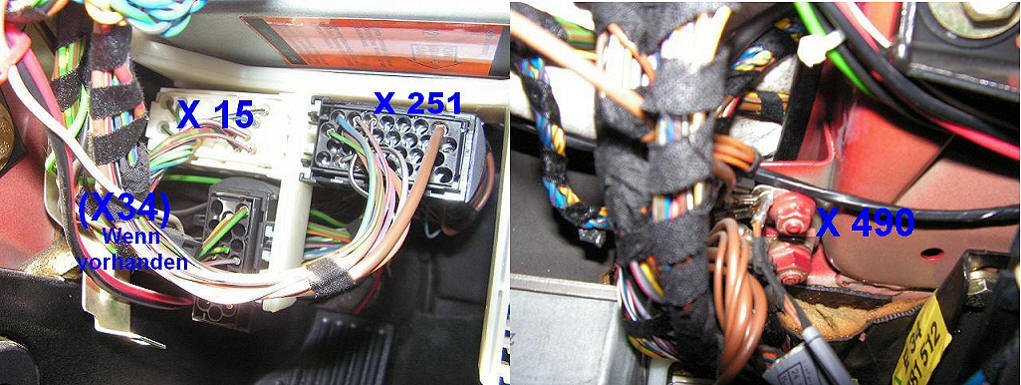

Schaltplus : X15 Pin 1 [gn/rt]
Rückfahrsignal: X251 Pin 30 [bl/ge]
Masse: X490 / X491 [br] Massepunkt unter Lenkrad
|
|
!!!! Die Nummerierung ist auf der Steckerseite und auf der Kabelsicherung aufgedruckt !!!!
Test und Abschlussarbeiten
Elektrochrom Innenspiegel einbauen und anschließen. Alle Steckverbindungen vor Inbetriebnahme nochmals prüfen. Batterie wieder anschließen. Zündanlassschalter auf Stellung II, den Sensor auf der Vorderseite abdecken, mit einer Taschenlampe auf den Sensor des Innenspiegels (Spiegelglas) leuchten und prüfen ob der Innenspiegel abdunkelt. Während der Innenspiegel noch abgedunkelt ist den Rückwärtsgang einlegen – der Spiegel sollte nun wieder klar werden.
Verkleidungen in umgekehrter Reihenfolge wieder anbauen
