Siemens DME für Chiptausch zerlegen


Werkzeug-Liste:

Um statische Aufladungen abzuleiten eine Erdungs-Handgelenksmanschette verwenden oder zumindest vor und während der Zerlegung  gelegentlich das geerdete Rohr eines Heizkörper anzufassen

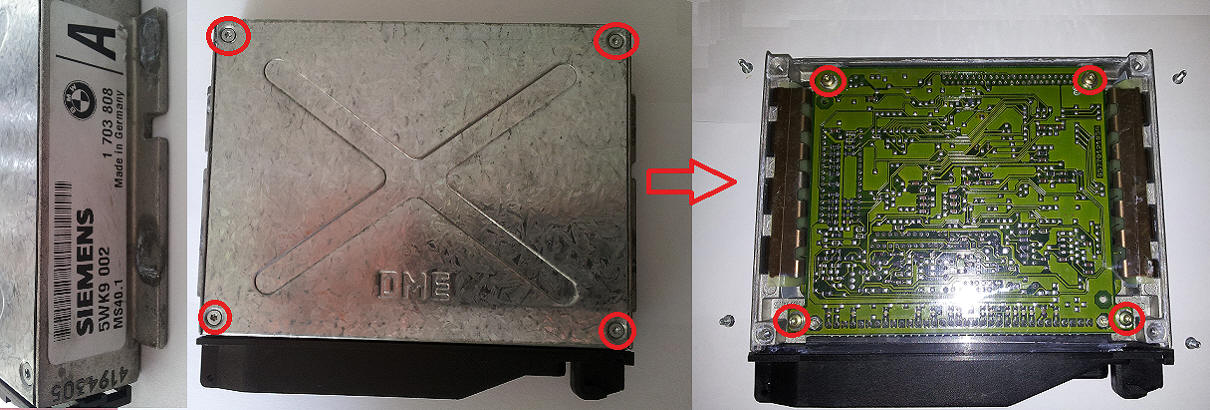

Damit auf der richtigen Seite gearbeitet werden kann das Steuergerät mit den Halterungen nach unten auf den Tisch legen. Auf der Oberseite befinden sich nun die vier Schrauben mit der der Gehäusedeckel verschraubt ist - diese Schrauben sind als erstes zu entfernen.

Nachdem die Schrauben entfernt wurden kann nun der Deckel inklusive der darunter liegenden Plastikfolie entfernt werden. Die zum Vorschein gekommen weiteren vier Schrauben fixieren die obere Platine an dem Gehäuse und sind ebenfalls zu entfernen

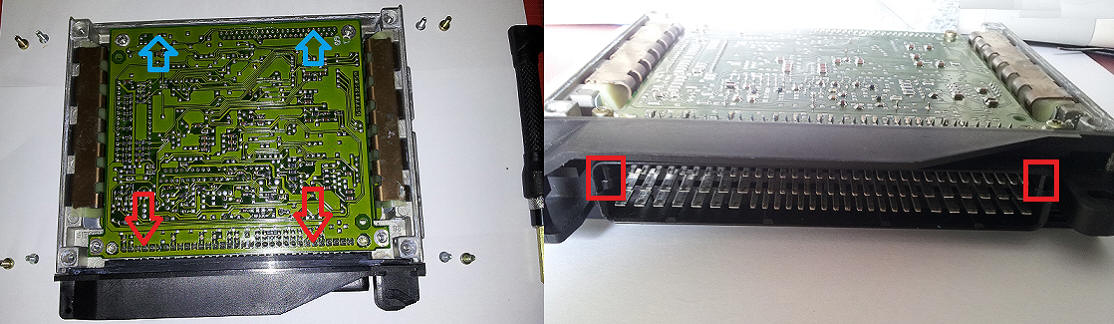

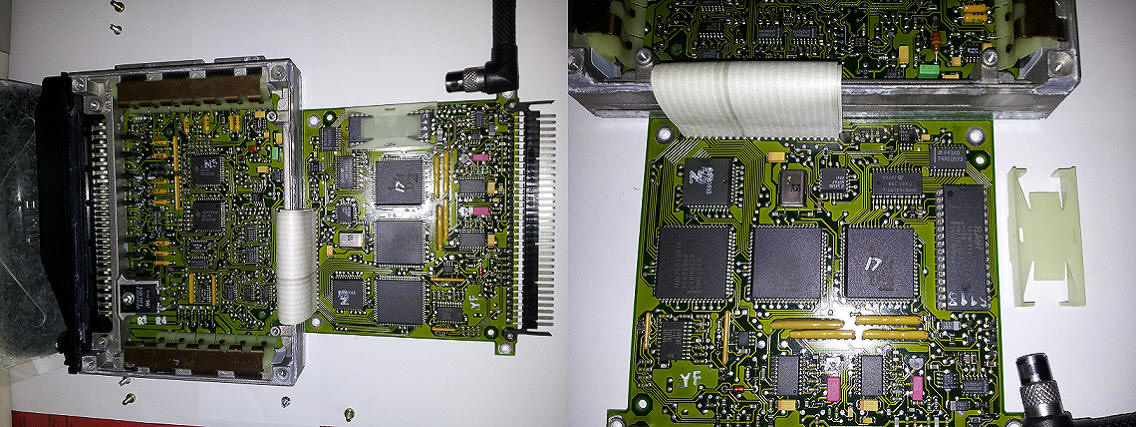

Um die Platine entnehmen zu können (die obere und untere Platine ist im hinteren Bereich per Flachbandkabel verbunden) die Platine im hinteren Bereich (blauer Pfeile) etwas anheben und im vorderen Bereich (rote Pfeile) niederdrücken, gleichzeitig steckerseitig (rote Kästchen) die seitlicheren Klammern etwas lösen, die Platine nach hinten heraus ziehen und nach hinten weg klappen .

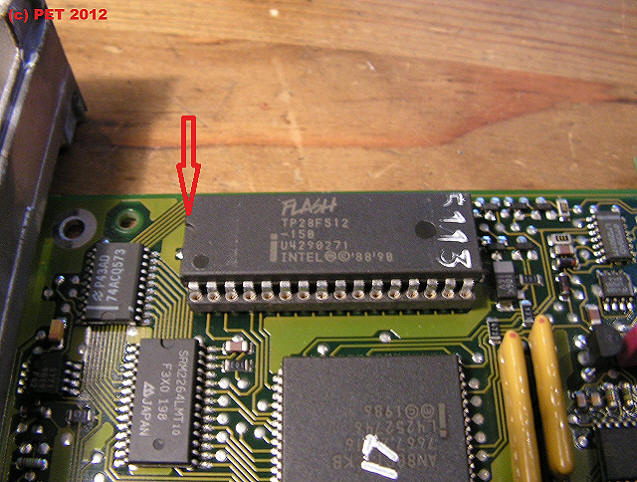

Nach Entfernung der Abdeckung ist der Flash-Speicher zugänglich und der Chip kann entfernt werden - beim Widereinbau ist die Kerbe am Chip und Sockel zu beachten und abzugleichen. Der Zusammenbau erfolgt in umgekehrter Reihenfolge.

Der Umbau geschieht auf eigene Gefahr und es wird keinerlei Haftung für Funktionsfähigkeit und eventuell entstehende Schäden an Personen oder Fahrzeug übernommen.
