BC Pin 9 und Pin 17 brücken

!!!! Vor Beginn des Umbaus die Batterie abklemmen !!!!

( Radiocode vorhanden ? Gespeicherte Radiosender/Einstellungen gehen ggf. verloren)

Falls das Display des BC trotz Vollverkabelung des Steckers (X501) nach einstecken dunkel bleibt fehlt die erforderliche Spannungsversorgung auf Pin 17.

In diesem Fall müssen die Kabel von Pin 9 und Pin 17 gebrückt werden.

Um den Stecker aus der Halterung zu entfernen muss der grüne Stecker nach rechts geschoben werden. Stecker  incl. Kabelbaum etwas nach vorne ziehen und den Kabelbinder am grünen Stecker zerschneiden. Das schwarze Innenteil kann nun aus dem grünen Steckerteil entfernt werden.

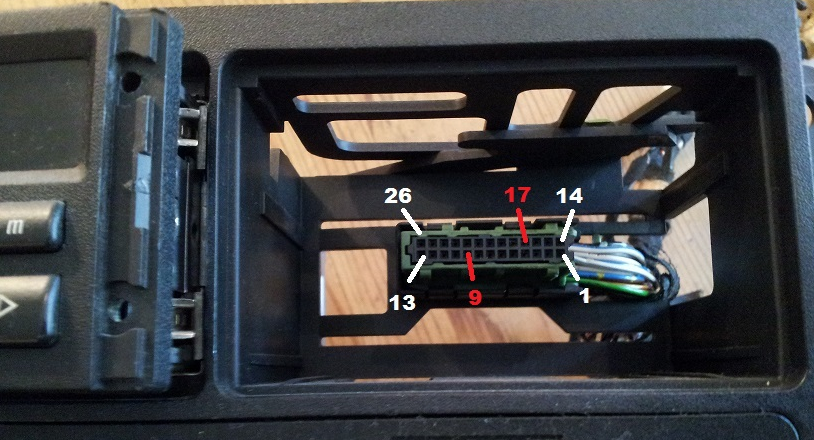

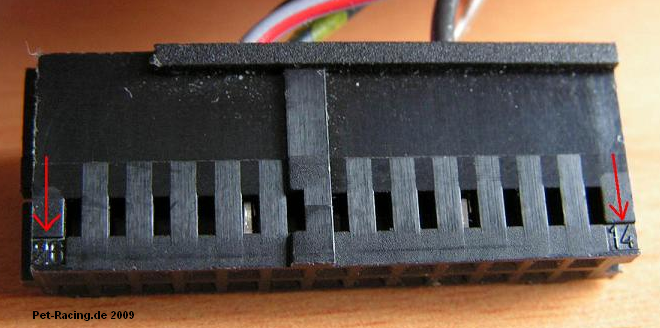

Die Nummerierung (1, 13, 14, 26) der Löcher ist auch auf dem schwarzen Stecker aufgedruckt !!!

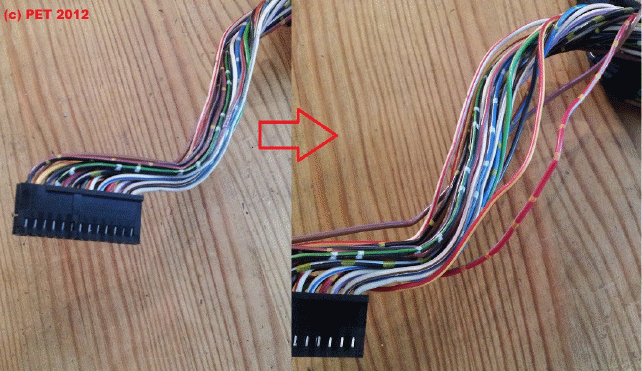

Nun Pin 9 und Pin 17 abzählen und die entsprechenden Kabel etwas aus dem Kabelbaum „auslösen“ um diese verbinden zu können. Hierbei auf passenden Abstand zum Stecker achten (siehe unten).

X501 Pin 9 Rot / Gelb

X501 Pin 17 Rot / Grau / Gelb

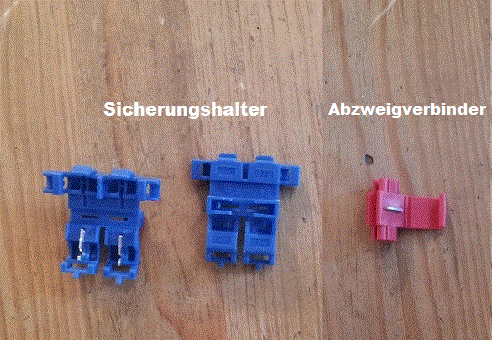

Es gibt hierfür zwei Möglichkeiten – die erste wäre einen Sicherungshalter incl. Sicherung – die zweite nur einen Abzweigverbinder zu verwenden.

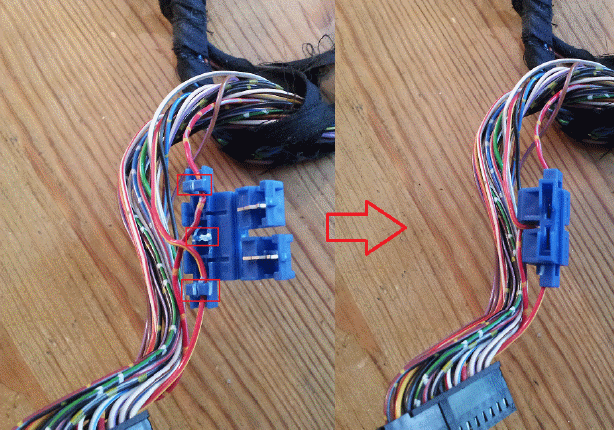

Bei Verwendung des Sicherungshalters ist dieser an den 3 angegebenen Punkten etwas zu modifizieren bzw. diese Teile sind zu entfernen. Danach die Kabel gem. Abbildung in den Halter einlegen (auf der einen Seite liegt nun das Kabel von Pin 9 – auf der anderen Seite das Kabel von Pin 17 an) den Halter nun verschließen und passende Sicherung einlegen. Die Kabelbrücke kann durch ziehen der Sicherung wieder rückgängig gemacht werden

.

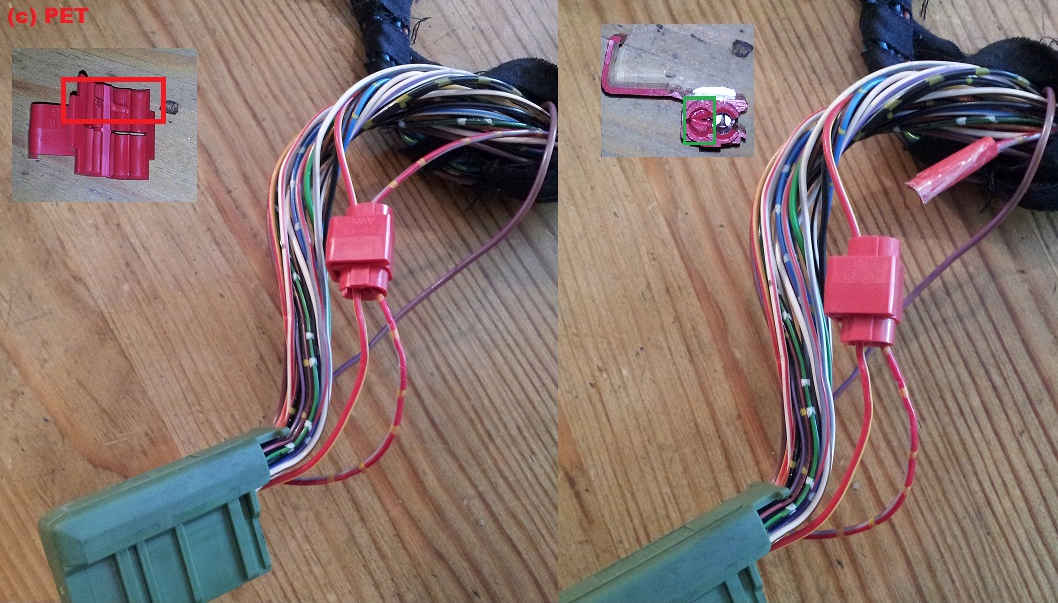

Die zweite Möglichkeit wäre einen Abzweigverbinder zu nutzen um die beiden Kabel zu verbinden. Wird der Abzweigverbinder nicht angepasst damit beide Kabel gleichzeitig wieder hinausgeführt werden können muss das Kabel von Pin 17 zerschnitten und der Kabelrest Richtung Kabelbaum natürlich isoliert werden

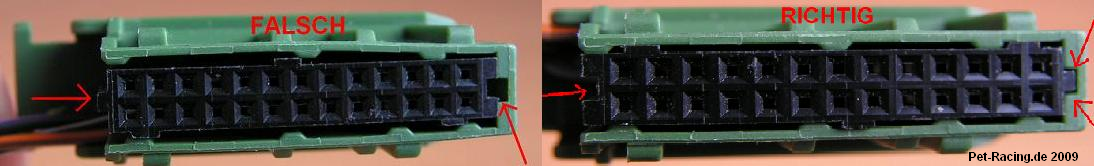

Nun den Stecker in die grüne Steckerhülle (passt nur in einer bestimmten Stellung richtig) einstecken, mit einem Kabelbinder sichern und wieder in die Halterung einstecken

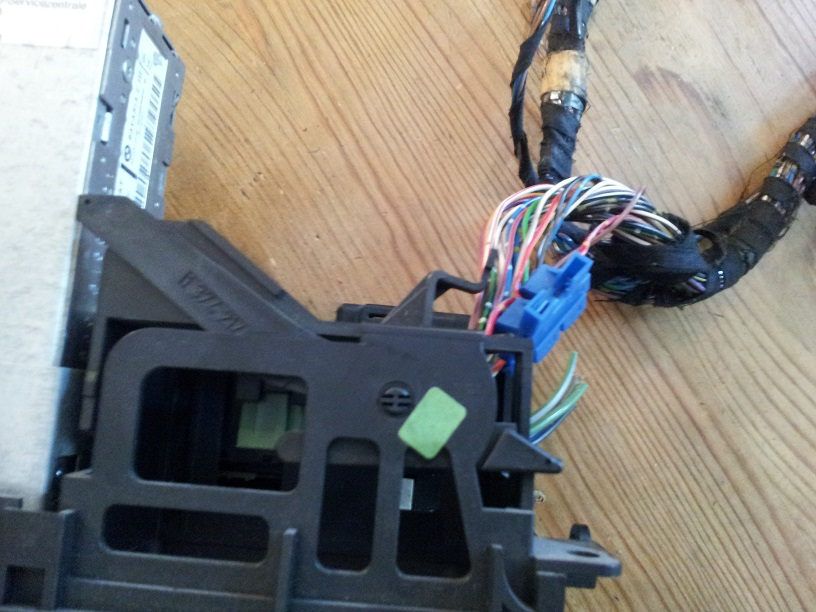

Warum auf den passenden Abstand zwischen Brücke und Stecker zu achten ist ist auf dem folgenden Bild zu erkennen

Nach Einbau des BC einen Funktionstest durchführen

Im späteren Betrieb auch einmal die Punkte „Reichweite“ und „Tankinhalt“ (Geheimmenü) auf Funktionalität prüfen. Sollten sich diese Werte nicht ändern gibt es von mir auch ein PDF zum Thema „BC Reichweiten-/Tankinhalt-Problematik“

Die Verkabelung geschieht auf eigene Gefahr und es wird keinerlei Haftung für Funktionsfähigkeit und eventuell entstehende Schäden an Personen oder Fahrzeug übernommen. Dieses Dokument mit allen enthaltenen Texten und Bildern ist urheberrechtlich geschützt
