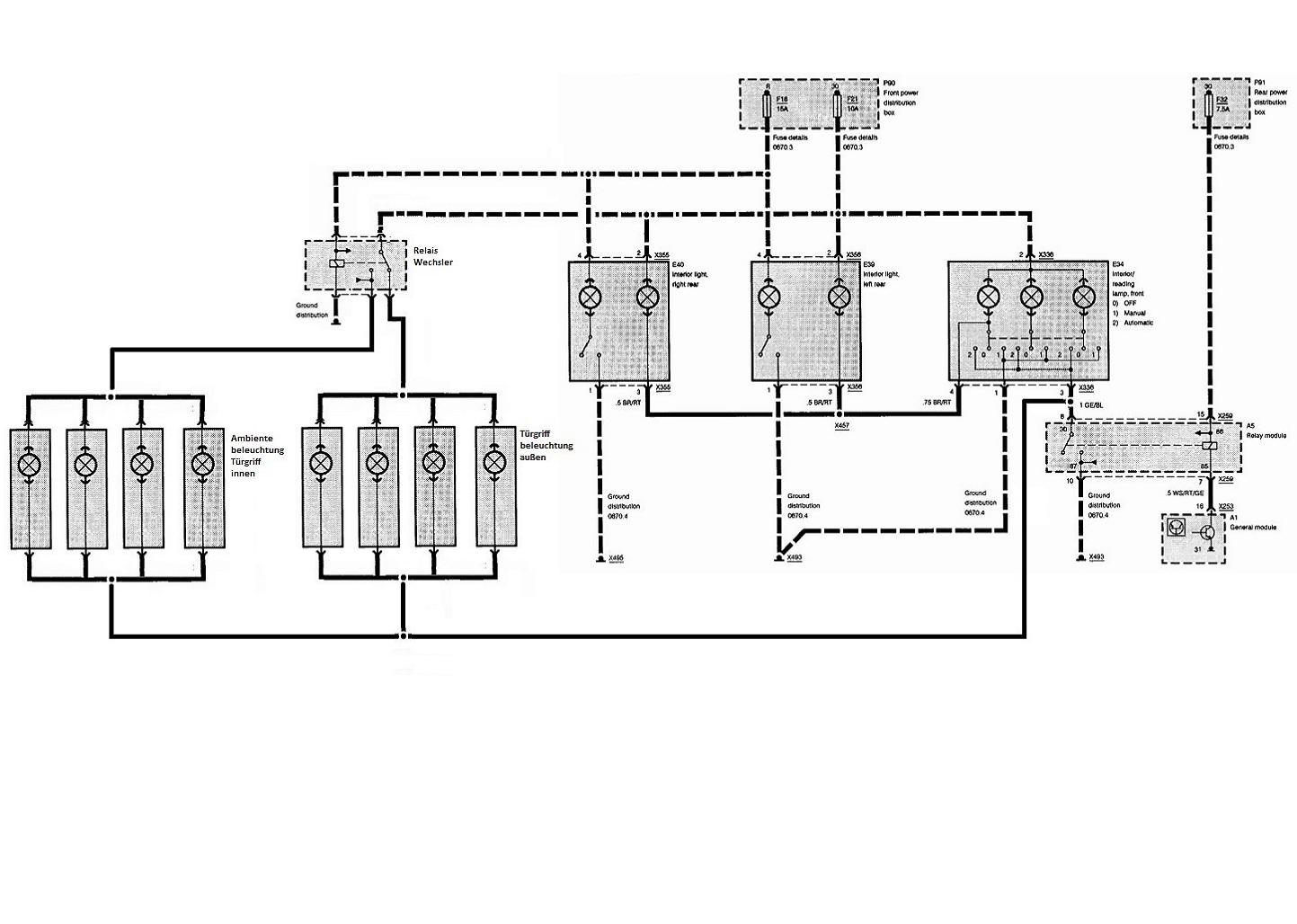

Türgriffbeleuchtung (Variante ab 09/1991) Beta-Status

.....

......

Masse muss zwischen RM und Lichtschalter abgegriffen werden damit die Außenbeleuchtung auch bei abgeschalteter Innenbeleuchtung funktioniert

Über Klemme R wird das Relais gesteuert d.h. mit Radiostellung zieht es an und beleuchtet - wenn  verbaut  -  die inneren Türgriffschalen egal ob Licht an oder aus da diese an Dauerplus hängen. Wird der Zündschlüssel abgezogen liegt Dauerplus nur an der Außenbeleuchtung unterbrochen durch die Masseschaltung des ZKE.

Das heißt daher im Umkehrschluss beim fahren werden die LEDs im Türgriff außen nie leuchten auch wenn die Innenbeleuchtung eingeschaltet wird

Ein weitere Vorteil: Alle Verbindungen können unter der Rücksitzbank bzw. an den hinteren Leuchten / Leseleuchten abgegriffen und das Relais dort unter gebracht werden
